概述

YK3-D20电涌保护器采用35mm导轨安装方式，具有很高的雷电流泄放能力，单模块最大放电电流最大可达20kA(8/20us),可防范直击雷在内的各种电涌，应用于设备系统的电源末端防雷，可组合用于单相/三相供电线路。

特点

三级保护

残压低，漏电流小

插拔式模块化结构，安装更方便

热脱扣/熔断功能，响应速度快

劣化/失效显示，绿色（正常），红色（失效）

技术数据

使用环境

技术指标

电路原理示意图

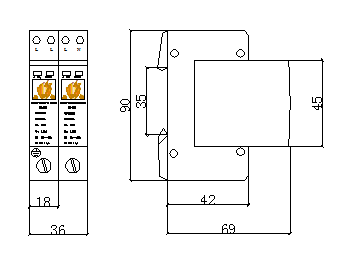

外型结构

执行标准

IEC 61643-1:2005 连接至低压配电系统的电涌保护器第1部分：技术要求及实验方法

GB 18802.11-2020 低压配电系统的电涌保护器（SPD）第1部分：性能要求及试验方法

安装使用和维护

本电涌保护器只能由专业人员进行现场的安装和维护，安装位置为人手不能直接接触的地方。安装前应确认为非带电安装，并检查电涌保护器是否完好，如有损伤或显示窗口呈红色，已不能使用，如果窗口呈绿色，表示其正常。接线方式采用并联，接地线的截面积相线为2.5mm2，地线为4mm2。遥信报警的连接，电涌保护器配有遥信接口，可用于远程集中监测和告警。接线完毕，需检查是否装配到位，若未到位，需重新压紧模块。电涌保护器在工作失效后，显示窗口由“绿色”变为“红色”，应由专业人员立即更换该保护器。

质量承诺

1、本公司产品符合相关标准、工艺性能良好；

2、产品自出场之日起一年内出现质量问题负责包换，保修3年，终身维修（使用寿命内）。

制造商信息

公司名称：南京云凯防雷科技股份有限公司

生产地址：江苏省南京市栖霞区栖霞大道68号5楼

邮编：210000

服务电话：025-84513346

网址：www.yunkaifanglei.net
