一、产品功能介绍：YSP-40/3+NPE/385/4P-FM三相交流电源电涌保护器，用于三相交流电源的第二级雷电过电压防护，具其有良好的防雷电性能和电源负载特性、安规性能和特殊的结构要求，能够满足通信产品的安装维护要求。保护模式为标准3+1型，是理想的保护模块，安装在标准 35mm导轨上，具备老化自动分离，损坏指示和遥信报警功能，符合电信相关标准要求。执行标准： YD/T 1235.1 《通信局（站）低压配电系统用电涌保护器技术要求》 YD/T 1235.2 《通信局（站）低压配电系统用电涌保护器测试方法》 YD/T 1429 《通信局（站）在用防雷系统技术要求和检验方法方法》
二、性能指标：

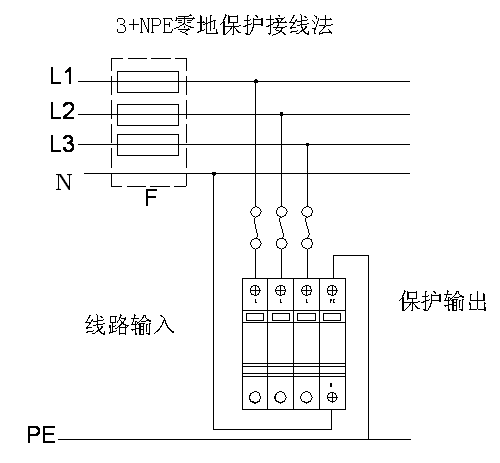

二、接线图及安装说明：

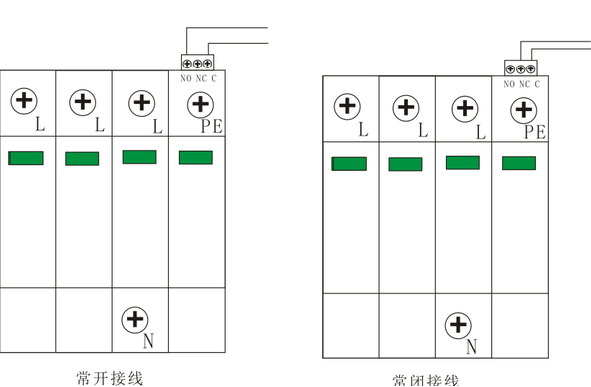

※ 安装要求： 1、 安装人员需持有国家认可的电工牌照，严格按照电工要求操作。 2、 电涌保护器的正常工作条件必须满足，电网电压不得超出电涌保护器的最大持续运行电压，电涌保护器的工作环境必须符合产品性能参数的要求。 3、 电涌保护器电源连接线选用黄、绿、红、蓝多股铜芯线，接地连接线选用黄绿双色多股铜芯线。 4、 电涌保护器各连接线线径应符合标准要求，相线不应小于10mm2，地线不应小于25mm2。（参照标准GB 50343-2012 表6.5.1要求） 5、 电涌保护器各连接线长度不宜超过0.5米，敷设应短而直，不能折弯或盘绕。 6、 电涌保护器前端建议串接保护装置，参见产品性能参数表。 7、 电涌保护器应安装在靠近配电处，对地接线法应安装在主线路过流保护装置的符合侧，3+NPE零地保护接线法应安装在主线路过流保护装置的前侧或负荷侧。 8、 限压型电涌保护器在与前级开关型电涌保护器配合使用时，安装距离应大于10米（推荐距离≥15米），与前、后级限压型电涌保护器配合使用时，安装距离应大于5米（参照标准GB 50343-2012 第5.4要求） 9、 安装电涌保护器的配电柜、配电箱在作绝耐压测试前必须将电涌保护器前串接的保护装置置于“OFF”状态。 10、 接地要求参照国标GB 50343-2012第5.2.5要求。 11、 使用6*100mm十字或者一字螺丝刀进行安装。 ※安装步骤： 1、取下电涌保护器上下端口螺丝盖片，将电涌保护器固定到35mm安装导轨或固定到配电箱内部。 2、先将接地连接线接入电涌保护器标有PE的接线端口，锁紧螺丝；再将电涌保护器电源连接线通过串接的保护装置后，接入电涌保护器标有L、N的接线端口，锁紧螺丝丝。建议螺丝扭力为390N-490N。 3、停电，将各连接线另一端连接到电源配电箱内对应的L、N和PE端子上。 4、盖上电涌保护器上下端口螺丝盖片，通电。 ※安装检查： 1、对照安装步骤和安装示意图，检查安装是否正确。 2、通电检查负载应正常工作，否则检查电涌保护器到配电的连接线，并检查确保电涌保护器前置保护装置置于导通状态。 3、模块窗口检查（指示颜色为绿色时表示模块工作正常；为红色时表示模块防雷功能失效，应立即更换可更换模块），遥信报警检查（如果已介入遥信报警功能）。 ※遥信触点端子的使用：

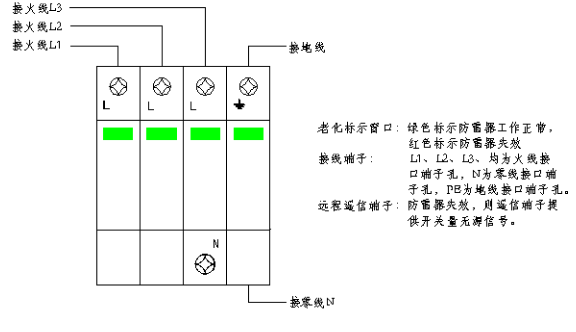

三、安装示意图
注：接线顺序为先接地线，再接零线，最后接相线。 四、产品维护及售后服务1、定期检查 1.1、按照常规检测规定的时间进行检查。（一般每年一次） 1.2、每年雷雨季节前进行检查。 1.3、在本地发生过雷击之后进行检查。 1.4、检查内容：“安装检查”内容中的第2、3项。 2. 本产品因自然雷击损坏后需及时与经销商或生产厂家联系，在保修期内实行免费维修或更换。在保修之外实行有偿维护。 3、本产品损坏时，请立即将其从线路中拆卸下来更换。 4、下列情况不属免费维护范围： 4.1 人为非正常操作引起产品损坏。 4.2 不按照国家标准及说明书要求安装使用而引起的产品损坏。 4.3 自行拆卸过的产品。 4.4 除雷击以外不可抗拒原因引起的产品损坏。 4.5 因做破坏性试验而造成产品损坏。 4.6 因选择型号错误而造成产品损坏。 五、产品包装说明1、本产品采用纸盒包装 2、本产品包装后须防潮、防压、防撞击 3、本产品包装盒式内包含物品： 3.1、产品1个 3.2、产品合格证、产品说明书（保修卡）各1份
|
