概述

南京云凯电气防火限流式保护器主要应用于低压配电系统(0.4kV 以下)，使用时应 串接在电气分路开关与用电器负载之间的电气线路中，能够实时检测电气线路  中电流故障并执行限流保护。保护器执行限流保护时，能发出声光报警指示。有效克服传统断路器、空气开关及传统监控设备的缺陷，其分断速度更快，使用寿命更长。

当被保护线路发生短路故障时，能以微秒级速度快速实行限流保护；当被 保护线路发生过载电流故障时，能够实行延时限流保护；当环境温度或机内工作温度超限时，能执行超温限流保护。该保护器能有效抑制短路电流的剧增，显著减少电气火灾危害，维护社会安全稳定。

特点

(1) 短路限流保护：当被监测的用电回路发生短路故障时，短路电流超过保护器短路电流整定值Is时，保护器以微秒级速度实现短路限流保护，保护器发出声、光报警信号。不同规格的保护器其短路保护整定电流Is的典型值见产品标签。

(2) 过负荷限流保护：当被监测的用电回路发生过负荷故障时，过负荷电流超过 保护器过负荷电流整定值(一般设定为额定电流的 1.13 倍以上)、并且过载持续 时间超过设定时间(3 -60 秒)  时，保护器执行分段延迟限流保护：过载电流小，则限流保护的延迟时间长；过载电流大，则限流保护的延迟时间短。因而能够避 免诸如电机启动等短时间大电流引起的误动作。一旦发生过负荷限流保护，保护 器发出声、光报警信号。

(3) 超温限流保护：当保护器环境温度或机内工作温度超过所设定温度值(运行 温度 65ºC)时，保护器即可执行超温限流保护。保护器发出声、光报警信号。

技术数据

产品功能(选配全部功能)

技术规格

产品型号

电路原理示意图

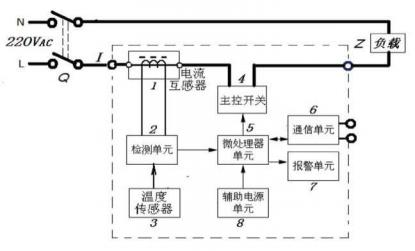

图 1 所示为电气防火限流式保护器系统框图，表明了整个系统的各单元及其 连接关系。

图 1.  电路工作原理方框图

电流互感器1采集电气线路上的电流信号，检测单元2将电流信号预处理后 送至微处理器5。其感应精度与稳定度保证了交流电流有效值的测量精度。另外，由温度传感器3采集到的机内工作环境温度信号也由检测单元2转化为数字信 号，送至微处理器单元5进行处理。

微处理器单元5选用具有高速处理能力的高性能微处理器，将采集到的电流 值、温度值进与所设定的整定值进行比较，分别执行短路故障快速分断、超负荷 过电流限流保护以及超温保护。与此同时，微处理器单元5能够控制报警单元7发出声光报警信号，通过通信单元6实现远程联机通信。主控开关4采用高性能的绝缘栅功率场效应管( MOSFET) 组成电子式固态开关，具有的优点是：开关速度快、导通状态管压降低、易于电流的扩展。当微处理器单元5 断发生故障时，控制主控开关4 断电源输出，保护线路及设备安全。

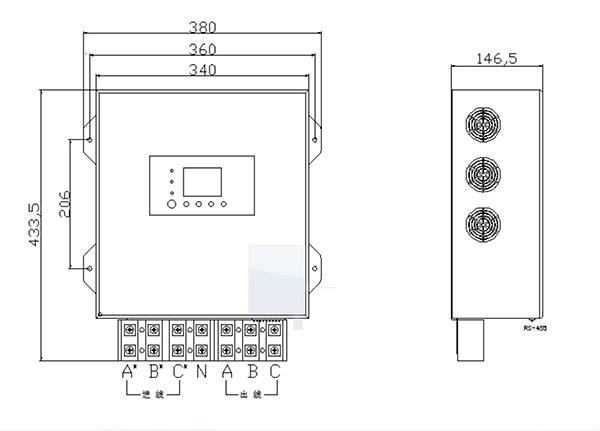

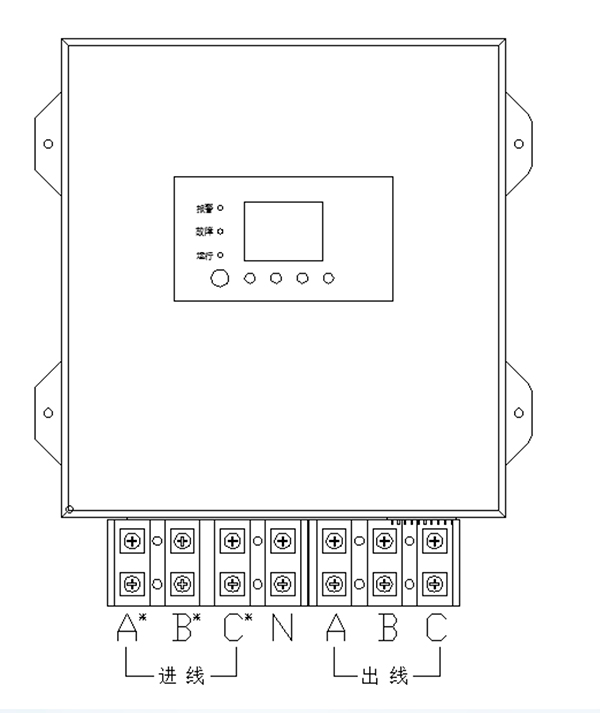

外型结构

安装使用和维护

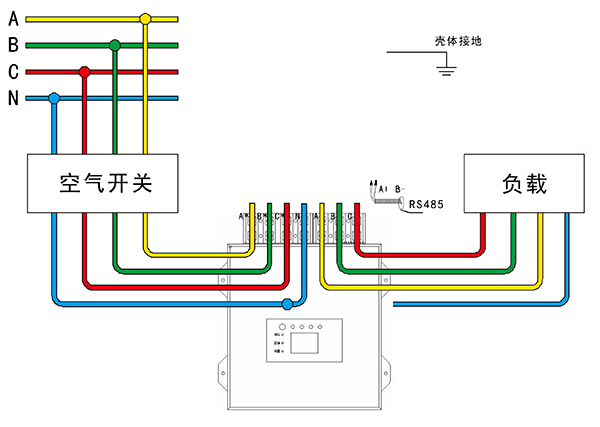

典型接线(选配全部功能)

产品安装于室内集中控制的末端配电开关箱内，  小容量用户也可安装于小型 家用配电箱内。安装场所应无严重影响保护器绝缘的气体、化学性沉淀物及其他 易爆、易腐蚀性介质。注意环境温度、产品散热通风和防潮。

一般每个回路的进户开关和分路开关(空气断路器)  需与保护器紧靠安装。产品可以直接安装在配电箱内的35mm 标准 DIN 轨道上，保护器可以另加固件固定 。

产品具体操作调试见产品说明书。

故障排除

1、仪表没有回送数据

首先确保仪表的通信设置信息如从机地址、波特率、校验方式等与上位机 要求一致；如果现场有多块仪表通信都没有数据回送，检测现场通信总线的连 接是否准确可靠，RS485 转换器是否正常。

如果只有单块或者少数仪表通信异常，也要检查相应的通信线，可以修改 交换异常和正常仪表从机的地址来测试，排除或确认上位机软件问题，或者通 过交换异常和正常仪表的安装位置来测试，排除或确认仪表故障。

2、仪表回送数据不准确

仪表通信数据有一次电网数据(float 型)  和二次电网数据(int/long 型)。 请仔细阅读通信地址表中关于数据存放地址和存放格式的说明，并确保按照相 应的数据格式转换。

可使用 ModScan32 软件测试仪表通信，该软件遵循标准的 Modbus -RTU  协议，并且数据可以按照整型、浮点型、16 进制等格式显示，能够直接与仪表 显示数据对比。

3、通信指示符状态信息

仪表显示窗一个通信指示符，在通信测试过程中，当仪表接收到数据时，通 信指示符闪烁提示。

4、产品报警如何处理

(1) 短路、过负荷故障复位：当发生短路限流报警时，应断开所有的负载分路开关后，按下保护器的复位按钮进行复位，待保护器完成自检，正常供电后依次合上各分路开关。当合上某一分路开关时保护器再次发出限流报警，根据表 4.2 报警项目的声光显示状态即可判断该分路故障的性质。应断开该分路开关，检查该 分路电气线路，将故障排除之后，即可合上该分路开关供电。当某一分路发生过 载故障报警时，应减少大功率负载,在不超过该回路的额定功率后，按下保护器复 位按钮，即可恢复正常供电。

(2) 超温故障复位： 当发生机体超温限流保护时，表明此时负载电流过大或是环境温度过高、通风散热不良等原因所致，应采取加强通风散热，待机体内部温度 降低后，按下复位键恢复供电。保护器内部安装有散热风扇，保护器自动检测机 体内部的工作温度，实现智能化散热控制。当机内温度上升时，风扇自动运转散 热；当机内温度降低时，风扇自动停止运转。

注意：电气防火限流式保护器的主控开关使用功率场效应管实现导通和截止，当主控开关截止时，仍有极小的微安级的漏电流存在，这与传统机械式开关触点完 全断开是有区别的。因此使用本产品在发生过负荷、短路故障而限流保护时，用户线路中仍有可能带有较高的交流电压，故不允许随意触碰用电线路的金属部分。故障检修时应先断开进户开关，以确保安全。

5、仪表不亮

确保合适的辅助电源已经加到仪表的辅助电源端子，超过规定范围的辅助 电源电压可能会损坏仪表，并且不能恢复。可以使用万用表来测量辅助电源的 电压值，如果电源电压正常，仪表无任何显示，可以考虑重新上电。

6、其它异常情况

仪表故障：通信不通会导致仪表故障。

仪表报警：仪表的漏电、温度过高、过压、欠压、过流、过载、短路会导致 仪表报警。

其它异常情况请及时联系本公司技术服务部，用户应详细描述现场情况， 本公司技术人员会根据现场反馈情况分析可能的原因。如果经沟通无法解决的 问题，本公司会尽快安排技术人员到现场处理问题。

注意事项

该装置必须由专业人员进行安装，由于不按照本手册操作而导致的故障，制 造商将不承担责任。请您在使用装置前仔细阅读本手册，并在使用时务必注意以下几点：

该装置必须由专业人员进行安装与检修

在对该装置进行任何内部或外部操作前，必须切断电源和输入信号

本产品使用单相交流电源，其交流电应符合国家电网标。

本产品一般无需特殊保养和维护，仅需注意防水、防尘和通风散热即可保护器每年进行一次通风口积灰检查，积灰严重的可用吸尘器进行清洁同时应注意检查风扇能否正常运转。

配置时，保证线路额定电流小于保护器额定保护电流；保证线路最大启动电 流不超过保护器短路电流整定值，建议均保留 20%余量。如电路中配置有电容性负载(例如较大功率节能灯或电脑开关电源等)  时，电器在上电瞬间会有较大的冲击电流，一旦冲击电流过大，也会引起护器限流保护。因此，应当避免多个用电器同时上电。例如，计算机机房安 装有限流式保护器， 一旦发生短路故障保护器实行分断限流保护，在完成故 障修复后，应当先将每台电脑的电源开关都关闭， 然后按下复位开关恢复供 电，再依次逐个打开电脑。

同样，当电路中配置有交流感性负载(例如单相电机) )时，在上电瞬间会有较大的启动电流， 一旦启动电流瞬时值超过保护器短路电流整定值，保护器就会实行限流式分断保护，会影响正常电路的运行。因此，在配置保护器时务必确保线路设备的正常运行参数小于保护器 的保护值避免保护器的误动作。

电气防火限流式保护器的主控开关使用功率场效应管实现导通和截止，当主控开关截止时，仍有极小的微安级的漏电流存在，这与传统机械式开关触点完全 断开是有区别的。因此使用本产品在发生过负荷、短路故障而限流保护时，  用户 线路中仍有可能带有较高的交流电压， 故不允许随意触碰用电线路的金属部分。 故障检修时应先断开进户开关，以确保安全。

质量承诺

1、本公司产品符合相关标准、工艺性能良好；

2、产品自出场之日起一年内出现质量问题负责包换，保修3年，终身维修（使用寿命内）。

制造商信息

公司名称：南京云凯防雷科技股份有限公司

生产地址：江苏省南京市经济技术开发区栖霞大道68号

邮编：210000

服务电话：025-84513346

网址：www.yunkaifanglei.net
