一、产品介绍随着科技的进步及发展，电子电气系统的自动化和智能程度越来越高，这些系统或产品易受电磁脉冲干扰导致系统的通信、控制异常，特别是雷击放电诱发雷击电磁脉冲所产生的过电压和过电流，会通过传导、感应方式损坏系统设备，威胁使用系统的部门的正常安全运输生产。电涌保护器(SPD)是以牺牲自己的寿命的代价来换取被保护系统和设备的安全，当浪涌保护器在失效时如不能及时更换，会造成被保护系统或设备处于雷击风险之中，特别是在浪涌保护器大范围、分散使用的场所（比如铁路、轨道交通、高速公路、风电场、民航、军事设施等），由于维保部门人员数量和工作时间的原因，日常的检查都是周期性的，不可能做到实时性，这就造成了系统被保护在时间上存在较长的盲区，若不能及时发现失效或异常的浪涌保护设备，会使被保护系统或设备处于失去保护的状态，给系统设备带来非常大的安全隐患。 本产品为解决浪涌保护器失效、故障状态实时的智能监测仪表，它可以采集浪涌保护设备的运行状态、保护开关的开闭状态、设备遭受雷击的情况（雷击次数、雷击日期时间），并对报警信息、雷击信息进行记录和保存。与专用监控软件（网管平台）和硬件（采集设备，比如动环RTU）配合还可组成智能防雷监测系统，可实现智能数据采集终端所有数据信息的实时上传，达到远程集中监控的目的。
二、特点◆体积小：本产品为轨装仪表，可方便集成于防雷箱、防雷柜、配电箱、配电柜、网络机柜中，不改变原有产品外形尺寸和布局。 ◆安装方便：所有接口为插拔式接线端子，可实现快速安装和维护。 ◆接口种类：具有干接点采集、NTC温度、雷击计数功能等。 ◆通信方式：产品标配RS485接口，方便数据上传和级联扩展；还可通过扩展方式实现以太网、Lora、4G等其它通信方式。 ◆抗干扰能力强：串口设置浪涌保护电路，采集端口设计光电隔离电路，最大限度保证产品不受浪涌及电磁波干扰。
三、技术参数

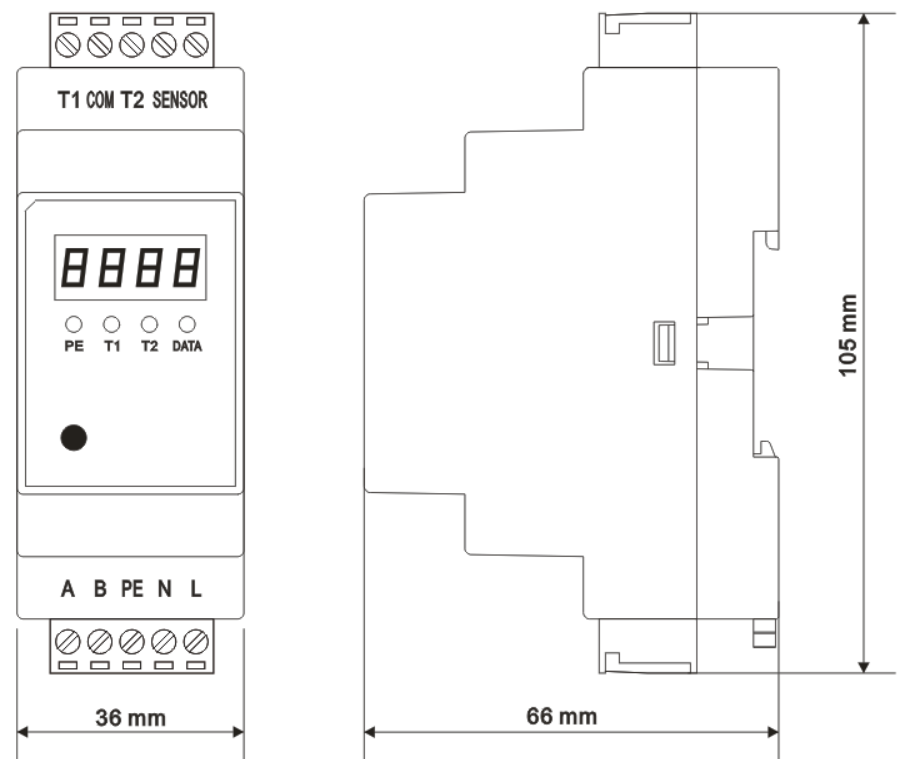

四、智能防雷监测系统4.1智能浪涌计数器与监控软件配合可组成智能防雷监测系统，上位机通过软件可通过透传方式实时调取智能浪涌计数器内部存储器对应的端口状态、雷击数据、同步设备时钟，监控软件可在后端（机房侧）并入动环监控系统，即通过监控软件的 ODBC 组件（开放式数据库），将设备数据和信息写入 SQLServer（数据库服务系统 ）中，然后接受动环监控系统从 SQLServer中调取数据，动环监控系统将设备数据和信息关联到其自身软件中，完成防雷监控和动环监控后端的横向链接。 4.2 监控软件可实时获取智能浪涌计数器上传的SPD、保护开关的状态、雷击信息（次数及雷击时间），还可提供图形化报警界面、报表/曲线、短信/邮件报警信息发送等功能。 4.3智能浪涌计数器亦可在前端（设备现场）通过RS485直接接入动环RTU设备，由动环RTU设备直接读取智能浪涌计数器的数据和信息，再转发给动环监控的网管主机，动环网管主机将读取的数据、信息与动环软件做关联从而对防雷设备进行监测。 4.4智能浪涌计数器在前端（机房侧）通过RS485直接接入动环RTU设备时，监控软件是依托于动环监控软件，能实现的功能，视动环软件的能力而定。 五、结构尺寸

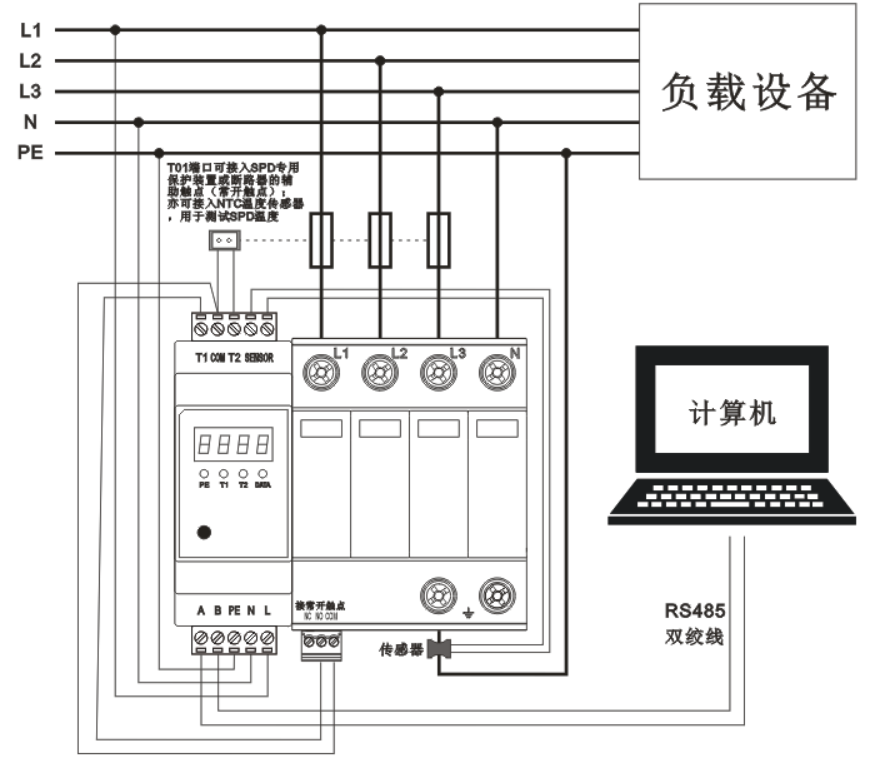

六、端口定义
七、数据采集终端能操作说明7.1设备休眠：智能浪涌计数器供电正常的情况下，5分钟无任何操作，显示屏进入休眠状态（设备正常工作，显示屏关闭）。 7.2设备唤醒：当显示屏处于休眠状态时，点按按键唤醒屏幕，这时会显示浪涌次数、环境温度、环境湿度、NTC温度（NTC模式启用时显示，不启用不显示）。 7.3显示模式切换：仪表具备数据自动轮显和手动按键切换显示两种显示模式，长按按键10秒，显示模式切换。 7.4删除所有记录信息：在轮显模式下，在6秒内连续点按6次可删除所有报警记录和雷击记录。 八、安装说明8.1采集终端请安装在室内。 8.2电源为220VAC，注意电源线序，不要接反烧坏设备。 8.3注意雷击传感器应与地线垂直交叉安装，方能灵敏感应浪涌泄放。
九、通信规约：请与厂家联络索取通信规约资料或软件。十、质量承诺1、本公司产品符合相关标准、工艺性能良好； 2、产品自出场之日起一年内出现质量问题负责包换，保修3年，终身维修（使用寿命内）。 十一、制造商信息公司名称：南京云凯防雷科技股份有限公司 生产地址：江苏省南京市栖霞区栖霞大道68号5楼 邮编：210000 服务电话：025-84513346 网址：www.yunkaifanglei.net
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
