1目的

本技术规格书是描述YK-LRT型低电阻监测终端的受控性文件，是定制本产品的基石，其作用为：

1、 开发部门进行设计的总依据；

2、 采用物料的依据；

3、 品质部门检验的依据；

4、 内部生产指导文件准备的依据；

5、 对供应厂商产品质量进行技术认证的依据。

制定本规格书的目的是让产品在技术、质量、可靠性、可加工性、包装标识、存储运输、检验等方面的有据可依，只有完全达到这些设计技术所要求，才能满足客户的需要。

2规范性引用文件

下列文件中的条款通过本规范的引用而成为本规范文件的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本技术文件，然而，鼓励根据本规范文件达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范文件。

GB 50057-2010《建筑物防雷设计规范》

GB/T 21431-2008《建筑物防雷装置检测技术规范》

DLT 887-2004 《杆塔工频接地电阻测量》

DLT-475-2006《接地测量导则》

铁运 [2006] 26号 《铁路信号设备雷电及电磁兼容综合防护实施指导意见》

JJG 366-2004 《接地电阻表检定规程》

3功能

用于测试被测接地点接地电阻的值。

4功能描述

4.1  标准35mm导轨安装，72mm宽度，0.96英寸OLED显示屏，RS485口标准MODBUS-RTU协议。

4.2  1组E/P/C测试端，用于分别接入接地极、电压测试极、电流测试极。可测试接地导通电阻或接触电阻或等电位连接电阻，可测量出最大/最小/平均电阻阻值。

4.3  阻值测试范围0.001～1.999Ω,分辨率0.001Ω。

4.4  1路直流供电端口，为终端电源接入端口。

4.5  E/P/C端口设置隔离开关，测试过程中自动导通，测试结束自动断开。

4.6  设置电源、测试、通信指示灯及手动测试按钮。

4.7  内置蜂鸣器，测试阻值大于报警阻值时可声报警，报警阻值可设定。

4.8  可设置定时测试，测试间隔时间1～999小时。

5性能参数

6外观要求（MAJ：严重缺陷；MIN：轻微缺陷）

7部件定义

7.1产品名称和型号

7.1.1产品名称：低电阻监测终端

7.1.2产品型号：YK-LRT。

7.2结构尺寸

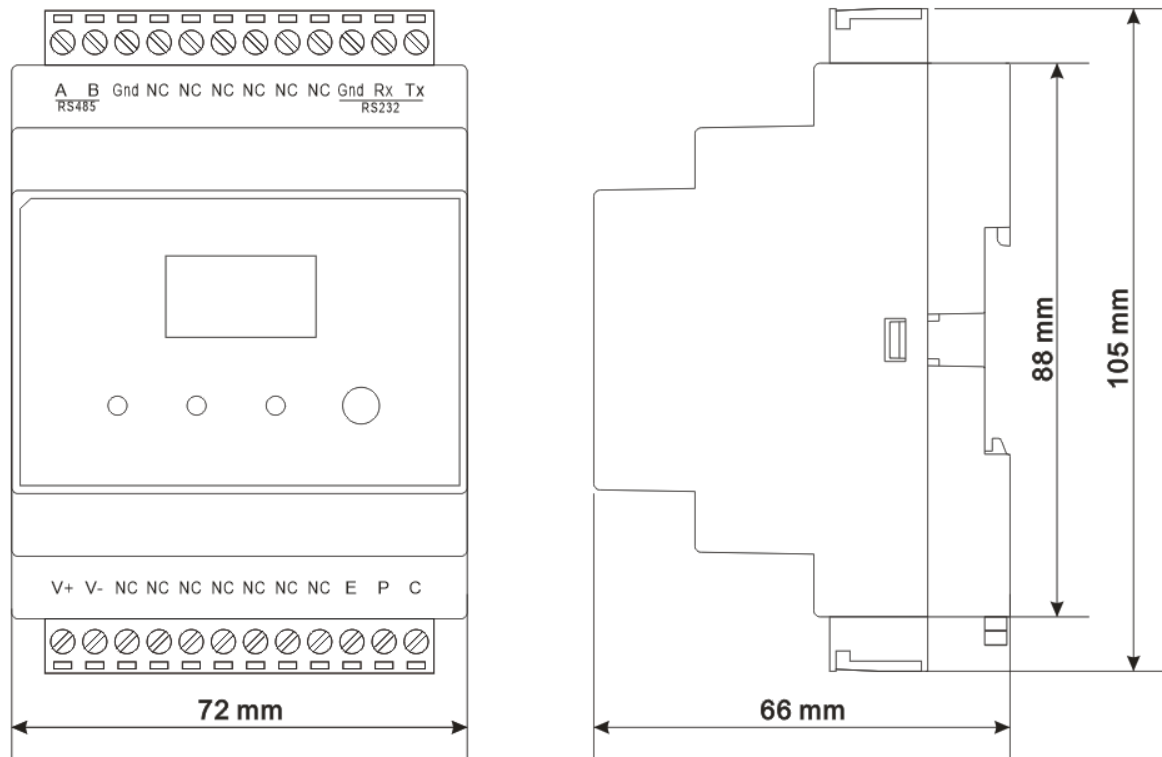

7.2.1单路模式外形尺寸：105*66*72mm

7.2端口/按键/指示灯定义

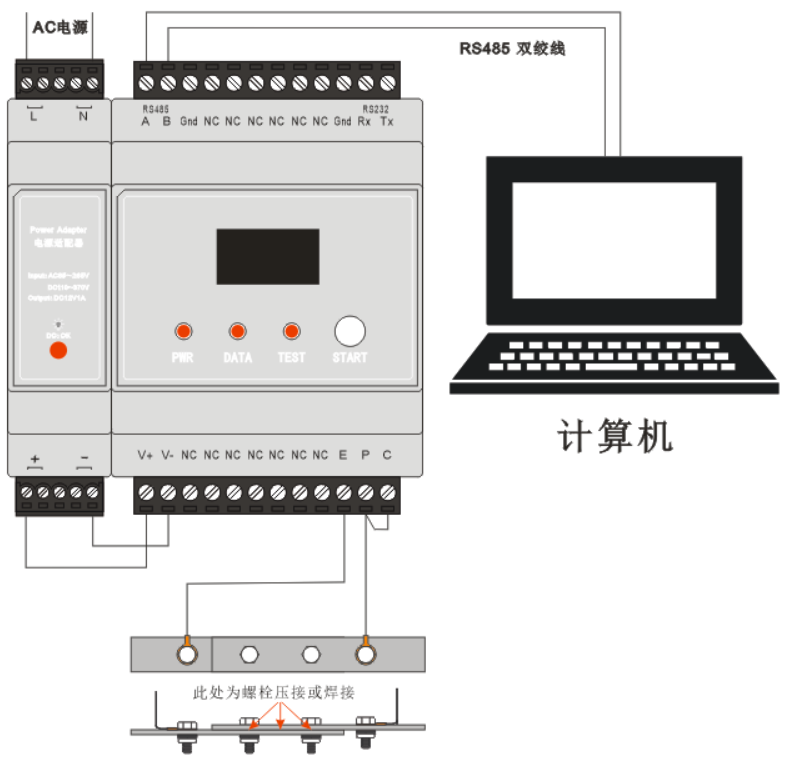

7.4接线示意图

8报文格式及存储器定义

参见《YK-LRT型低电阻监测终端终端—通信规约》。

9标识 包装 存储 运输

9.1包装材料：符合《运输包装收发货标志》（GB/T 6388—1986）的有关规定，保证不因正常运输和贮存后模糊不清。

其内容包含： 制造厂名称或商标、产品名称和型号、产品数量、包装箱的尺寸“长×宽×高”、净重与毛重、收货单位名称和地址、 发货单位名称和地址、标上“小心轻放”、“防潮”、“向上”和“包装年月”等字样或标记。

9.2 随机资料及附件如下： 装箱清单、安装与使用说明书、产品合格证、产品备品及 备件。

9.3 外包装除满足产品防护要求外，还符合相关的环境保护要求。

9.4 产品铭牌

   铭牌清晰,易于识别,且耐久而不易磨灭；标志内容如下：

a) 产品名称、产品型号、工厂名称及商标；

b） 工作电压和通流容量；

c） 产品符合标准号。

9.5产品运输

产品在搬运过程中，应轻拿轻放，必须保证不受碰伤、雨淋、化学腐蚀及有害气体的侵蚀，严禁无包装运输；

9.6 产品贮存

    产品应贮存于空气流通、无腐蚀性气体或尘埃的环境中，贮存条件如下：

a) 温度下限为-25 ℃；

b) 温度上限为+55 ℃，短时间内（不超过24h）可达到+70 ℃；

c) 相对湿度（25 ℃时）不超过90％.

产品在上述极限温度下不应遭受任何不可恢复的损伤，而且在正常条件下应能正常工作。

10出厂检验项目

注：终端由品质部逐台进行检验，检验合格并应附有产品合格证后方可出厂，客户需要时可提供出厂检验报告。

质量承诺

1、本公司产品符合相关标准、工艺性能良好；

2、产品自出场之日起一年内出现质量问题负责包换，保修3年，终身维修（使用寿命内）。

制造商信息

公司名称：南京云凯防雷科技股份有限公司

生产地址：江苏省南京市栖霞区栖霞大道68号5楼

邮编：210000

服务电话：025-84513346

网址：www.yunkaifanglei.net
