1目的本技术规格书是描述YK-ZNSPD-FZ型浪涌峰值记录终端的受控性文件，是定制本产品的基石，其作用为： 1、 开发部门进行设计的总依据； 2、 采用物料的依据； 3、 品质部门检验的依据； 4、 内部生产指导文件准备的依据； 5、 对供应厂商产品质量进行技术认证的依据。 制定本规格书的目的是让产品在技术、质量、可靠性、可加工性、包装标识、存储运输、检验等方面的有据可依，只有完全达到这些设计技术所要求，才能满足客户的需要。 2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范文件的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本技术文件，然而，鼓励根据本规范文件达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范文件。 GB 50057-2010《建筑物防雷设计规范》 GB 50343—2012《建筑物电子信息系统防雷技术规范》 NB/T 10284-2019《SPD智能监测装置的性能要求和测试方法》 TB/T 3074—2003 《铁道信号设备雷电电磁脉冲防护技术条件》 TB/T 2311-2008《铁路信号设备用浪涌保护器》 TB 10063—2007《铁路工程设计防火规范》 铁运 [2006] 26号 《铁路信号设备雷电及电磁兼容综合防护实施指导意见》 铁建设 [2007] 39号《铁路防雷、电磁兼容及接点工程技术暂行规定》 运基信号 [2007] 535号《铁路信号设备雷电及电磁兼容综合防护举例设计》 运基信号 [2008] 362号《铁路信号设备雷电及电磁兼容综合防护进行补充规定》 科技运 [2008] 36号《客运专线铁路信号产品暂行技术条件汇编（一）》 3功能采集相应位置的峰值电流及其它雷电相关数据信息。 4功能要求4.1 标准35mm导轨安装，54mm宽度，0.96英寸OLED显示屏，标准MODBUS-RTU协议。 4.2 4路开关量采集端口。 4.3 1路浪涌峰值采集端口，T1/T2/T3通用，触发灵敏度可调，可保存9999次浪涌记录（极性、峰值、浪涌发生日期时间及最后一次浪涌的波形）。 4.4 1路直流供电端口，为终端电源接入端口。 4.5 1路RS485通信串口，从机通信端口（与上位机通信的端口,通信协议兼容HW产品）。 4.6 1路RS232通信串口，主机通信端口（与下位机通信的端口）。默认协议为地网状态监测终端的非标通信协议（兼容ETCR3000自定义协议）。也可通过协议定制实现简单的通信网关（数据网关）功能。 4.7 开关量采集端口设置独立报警指示灯,常开正常，常闭告警；端口常闭时指示灯点亮，并伴有蜂鸣告警音。 4.8 开关量报警可记录最高10次（寄存器读取）报警记录（报警通道编号，报警日期及时间）。 4.9 使用微型罗氏线圈，绝缘底座实现隔离安装，传输线缆采用射频屏蔽电缆。 4.10 与专用监控软件平台配合可构成智能防雷监测系统。 4.11 搭配通信扩展模块，可实现以太网、Lora、4G等通信方式。 注： ●浪涌峰值记录终端与专用监控软件配合可组成智能浪涌监测系统，上位机通过软件可通过透传方式实时调取终端内部存储器对应的端口状态、浪涌数据、同步设备时钟，监控软件可在后端（机房侧）并入动环监控系统，即通过监控软件的 ODBC 组件（开放式数据库），将设备数据和信息写入 SQLServer（数据库服务系统 ）中，然后接受动环监控系统从 SQLServer中取走数据，动环监控系统将设备数据和信息关联到其自身软件中，完成浪涌监控和动环监控后端的横向链接。 ●浪涌峰值记录终端亦可在前端（机房侧）通过RS485直接接入动环RTU设备，由动环RTU设备直接读取终端的数据和信息，再转发给动环监控的网管主机，动环网管主机将读取的数据、信息与动环软件做关联从而对防雷设备进行监测。 5性能参数
6外观要求（MAJ：严重缺陷；MIN：轻微缺陷）
7部件定义7.1产品名称和型号
7.1.1产品名称：浪涌峰值记录终端 7.1.2产品型号(10/350us)：YK-ZNSPD-FZ-T1 7.1.3产品型号(8/20us) ：YK-ZNSPD-FZ-T2

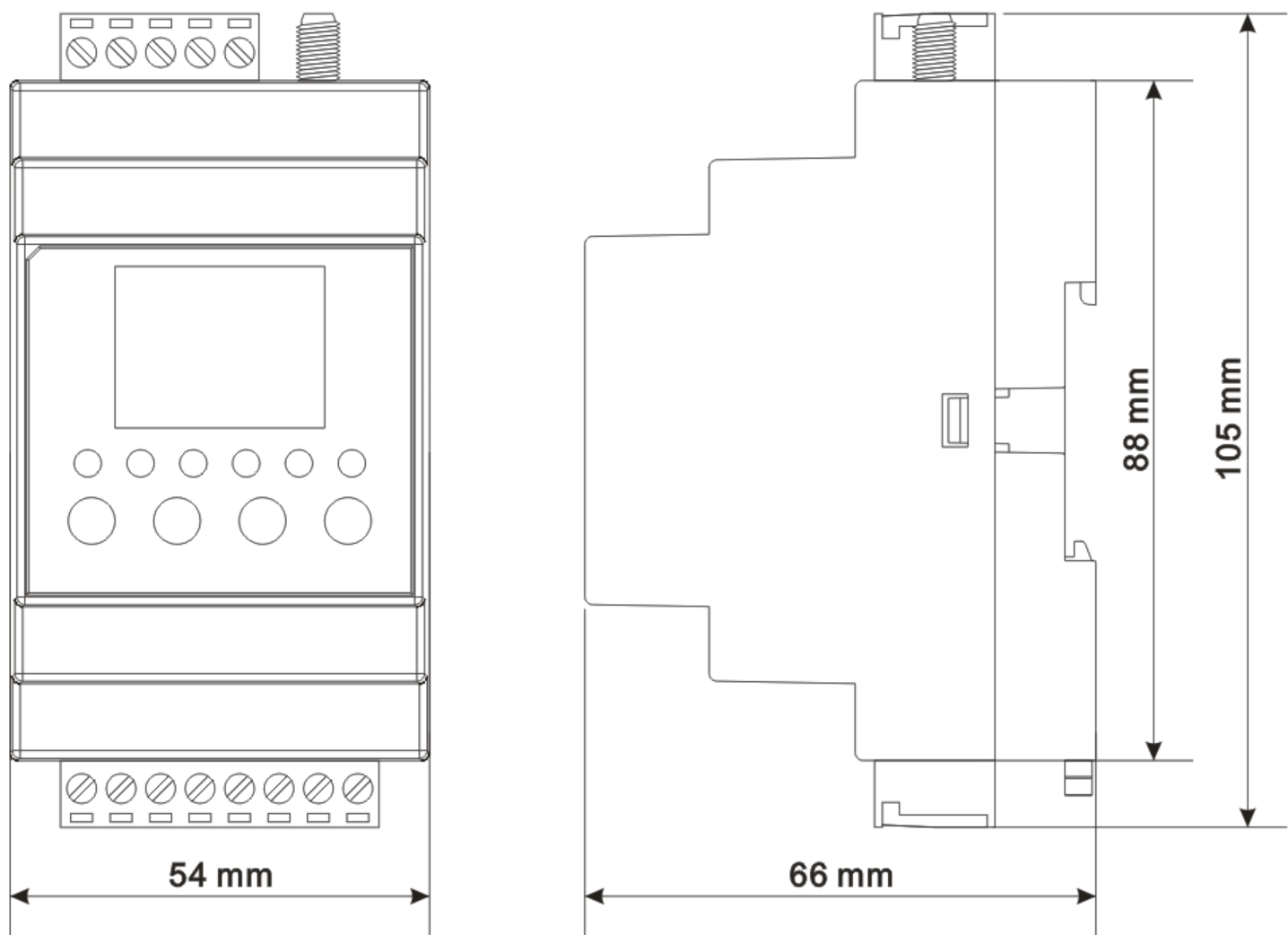

7.2结构尺寸

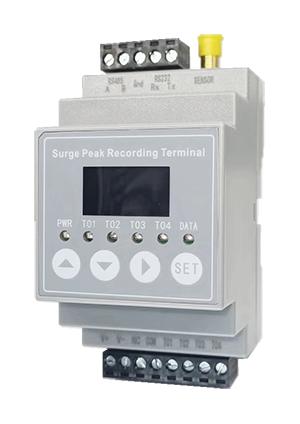

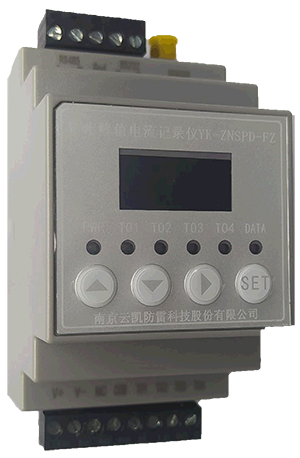

7.2.1采集终端外形尺寸：105*66*54mm 7.2.2采集终端材料/颜色：PC+ABS/灰色

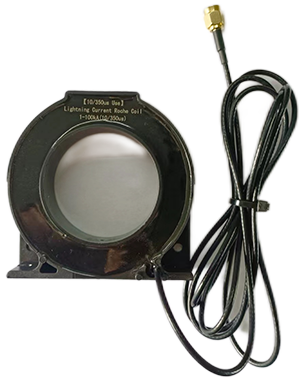

7.2.3 T1波形（10/350us）传感器材料/颜色：ABS，黑色

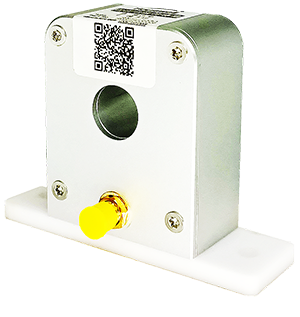

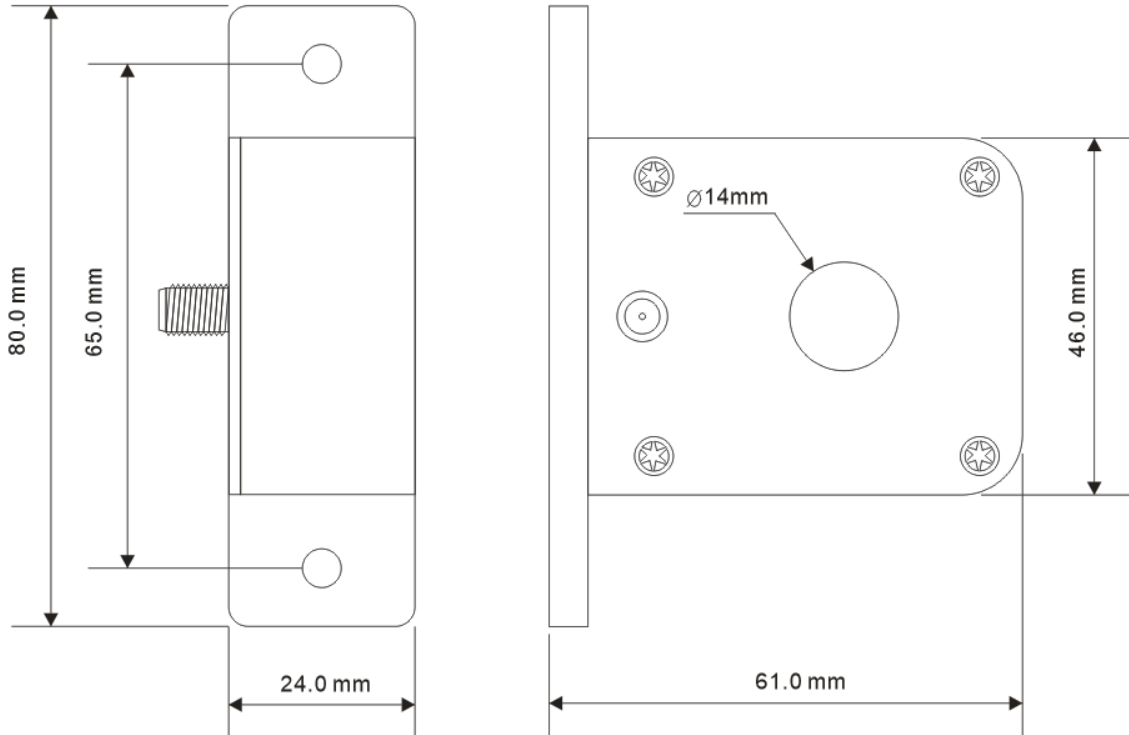

7.2.4 T2/T3波形（8/20us）传感器材料/颜色：铝合金喷砂氧化，亮银

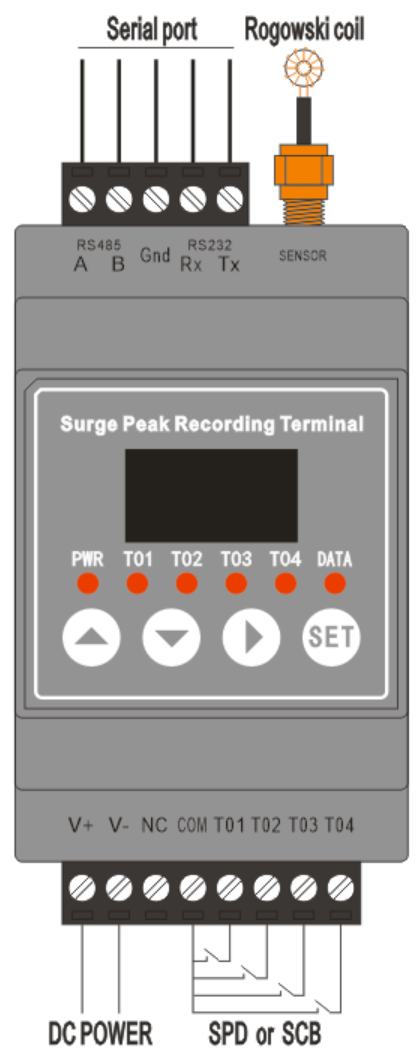

7.3端口/按键/指示灯定义

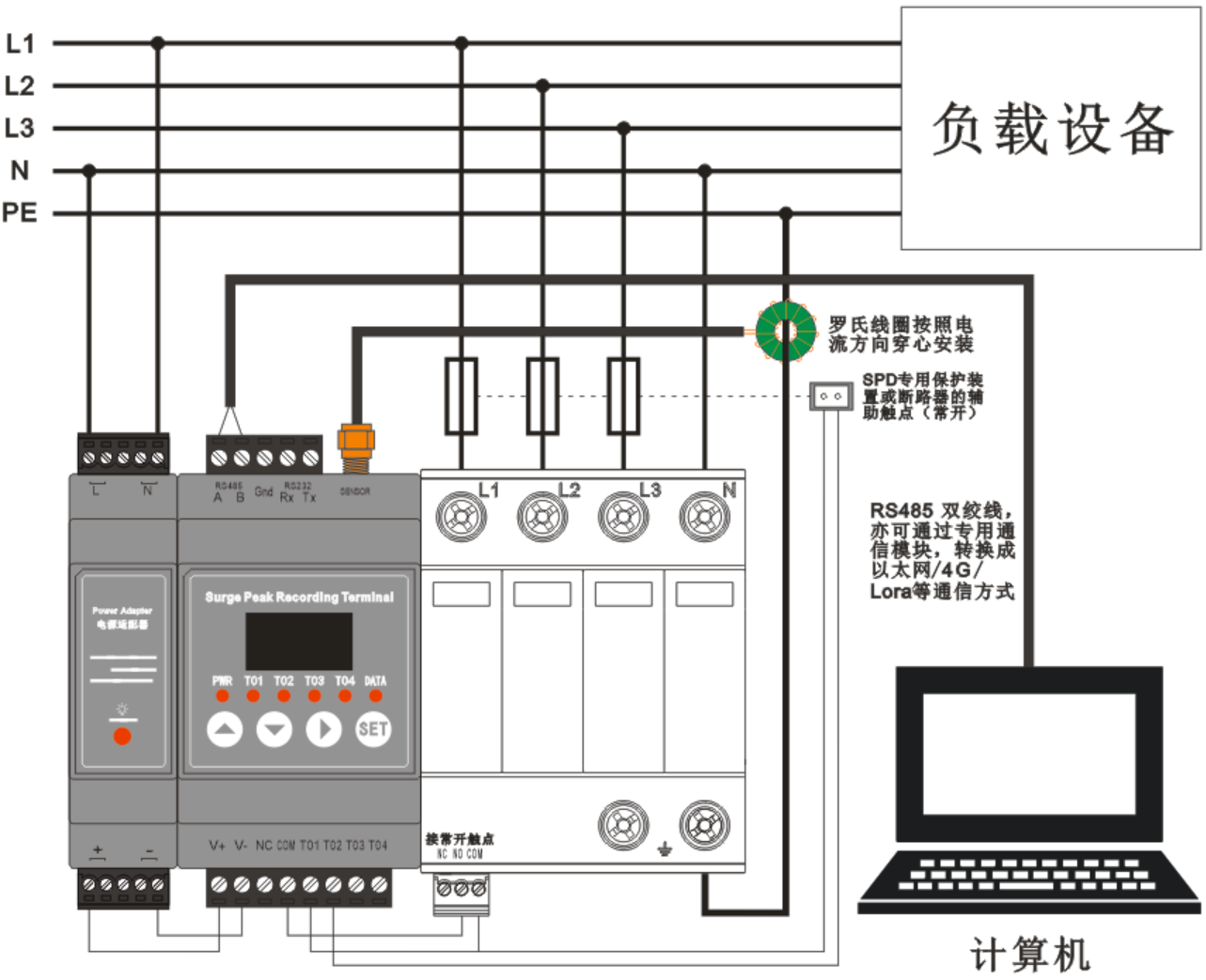

7.4接线示意图

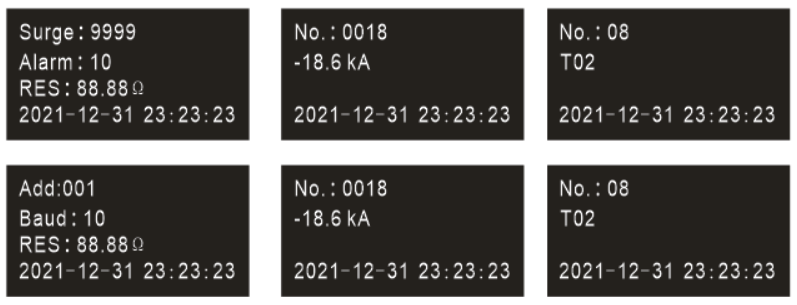

7.5显示屏图例
8报文格式及存储器定义参见《YK-ZNSPD-FZ型浪涌峰值记录终端—通信规约》。 9标识 包装 存储 运输9.1包装材料：符合《运输包装收发货标志》（GB/T 6388—1986）的有关规定，保证不因正常运输和贮存后模糊不清。 其内容包含： 制造厂名称或商标、产品名称和型号、产品数量、包装箱的尺寸“长×宽×高”、净重与毛重、收货单位名称和地址、 发货单位名称和地址、标上“小心轻放”、“防潮”、“向上”和“包装年月”等字样或标记。 9.2 随机资料及附件如下： 装箱清单、安装与使用说明书、产品合格证、产品备品及 备件。 9.3 外包装除满足产品防护要求外，还符合相关的环境保护要求。 9.4 产品铭牌 铭牌清晰,易于识别,且耐久而不易磨灭；标志内容如下： a) 产品名称、产品型号、工厂名称及商标； b） 工作电压和通流容量； c） 产品符合标准号。 9.5产品运输 产品在搬运过程中，应轻拿轻放，必须保证不受碰伤、雨淋、化学腐蚀及有害气体的侵蚀，严禁无包装运输； 9.6 产品贮存 产品应贮存于空气流通、无腐蚀性气体或尘埃的环境中，贮存条件如下： a) 温度下限为-25 ℃； b) 温度上限为+55 ℃，短时间内（不超过24h）可达到+70 ℃； c) 相对湿度（25 ℃时）不超过90％. 产品在上述极限温度下不应遭受任何不可恢复的损伤，而且在正常条件下应能正常工作。 10出厂检验项目
注：浪涌峰值记录终端由品质部逐台进行检验，检验合格并应附有产品合格证后方可出厂。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
