概述

YK1-B80电涌保护器采用35mm导轨安装方式，具有很高的雷电流泄放能力，单模块最大放电电流最大可达20kA(8/20us),可防范直击雷在内的各种电涌，应用于雷击风险较高地区的设备系统的电源第二级防雷及雷击风险一般地区的设备系统的第一级防雷，可组合用于单相/三相供电线路。

特点

二级保护

残压低，漏电流小

插拔式模块化结构，安装更方便

热脱扣/熔断功能，响应速度快

劣化/失效显示，绿色（正常），红色（失效）

技术数据

使用环境

技术指标

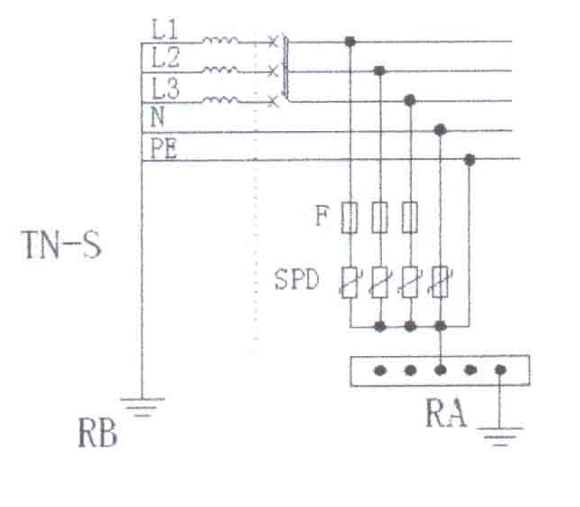

电路原理示意图

外型结构

执行标准

IEC 61643-1:2005 连接至低压配电系统的电涌保护器第1部分：技术要求及实验方法

GB 18802.11-2020 低压配电系统的电涌保护器（SPD）第1部分：性能要求及试验方法

安装使用和维护

本电涌保护器只能由专业人员进行现场的安装和维护，安装位置为人手不能直接接触的地方。安装前应确认为非带电安装，并检查电涌保护器是否完好，如有损伤或显示窗口呈红色，已不能使用，如果窗口呈绿色，表示其正常。

接线方式采用并联，接地线的截面积相线为4mm2，地线为6mm2。

遥信报警的连接，电涌保护器配有遥信接口，可用于远程集中监测和告警。

接线完毕，需检查是否装配到位，若未到位，需重新压紧模块。

电涌保护器在工作失效后，显示窗口由“绿色”变为“红色”，应由专业人员立即更换该保护器。

质量承诺

1、本公司产品符合相关标准、工艺性能良好；

2、产品自出场之日起一年内出现质量问题负责包换，保修3年，终身维修（使用寿命内）。

制造商信息

公司名称：南京云凯防雷科技股份有限公司

生产地址：江苏省南京市栖霞区栖霞大道68号5楼

邮编：210000

服务电话：025-84513346

网址：www.yunkaifanglei.net
